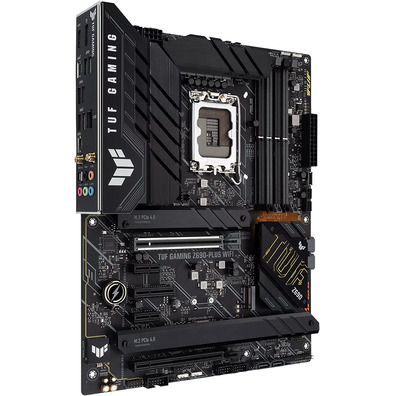

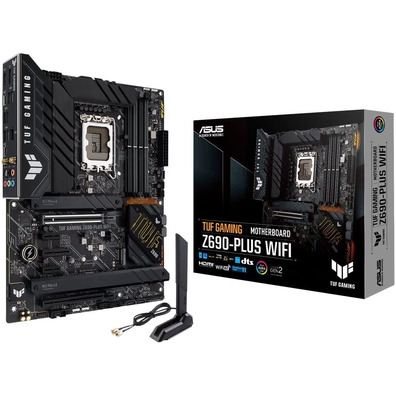

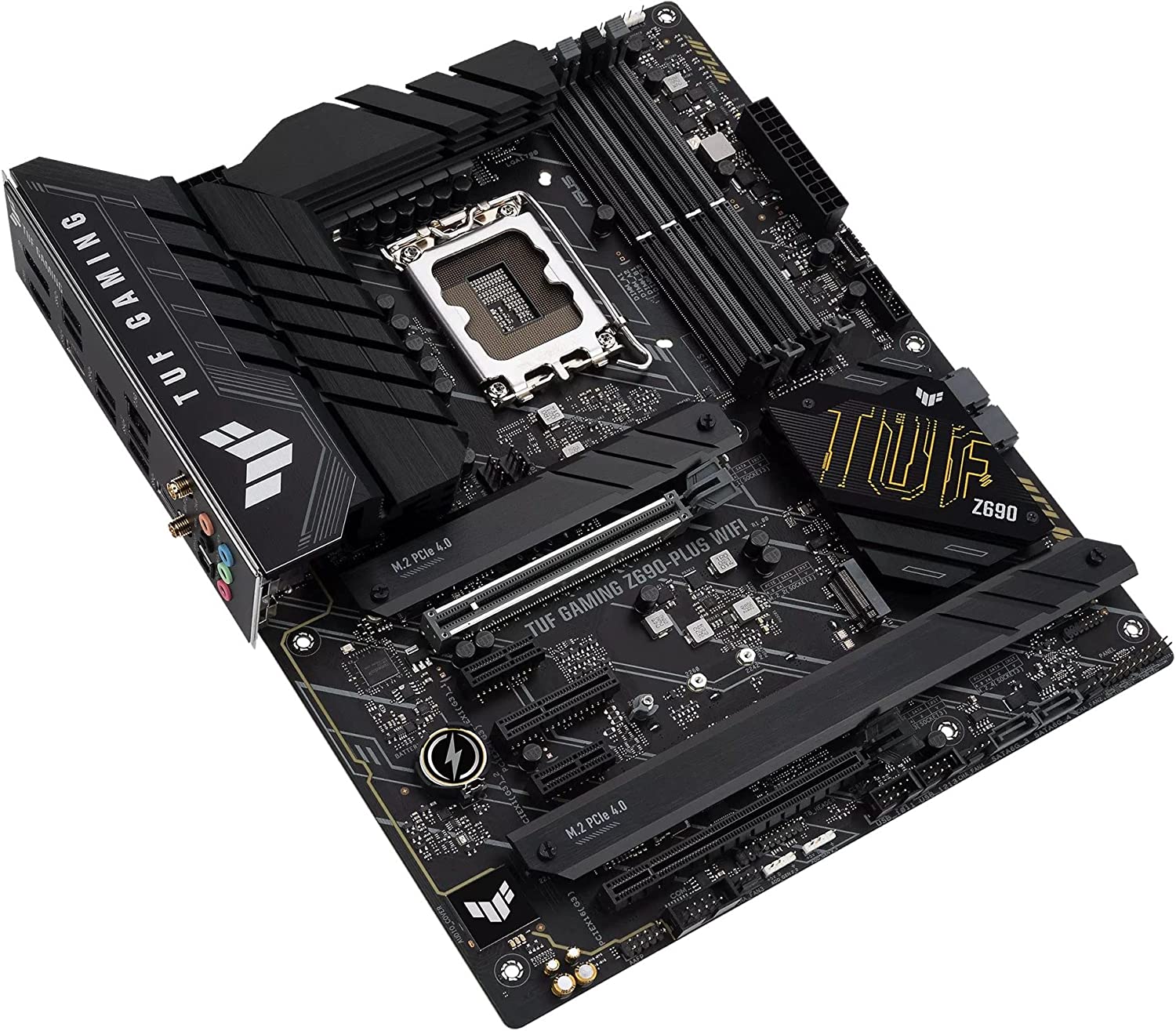

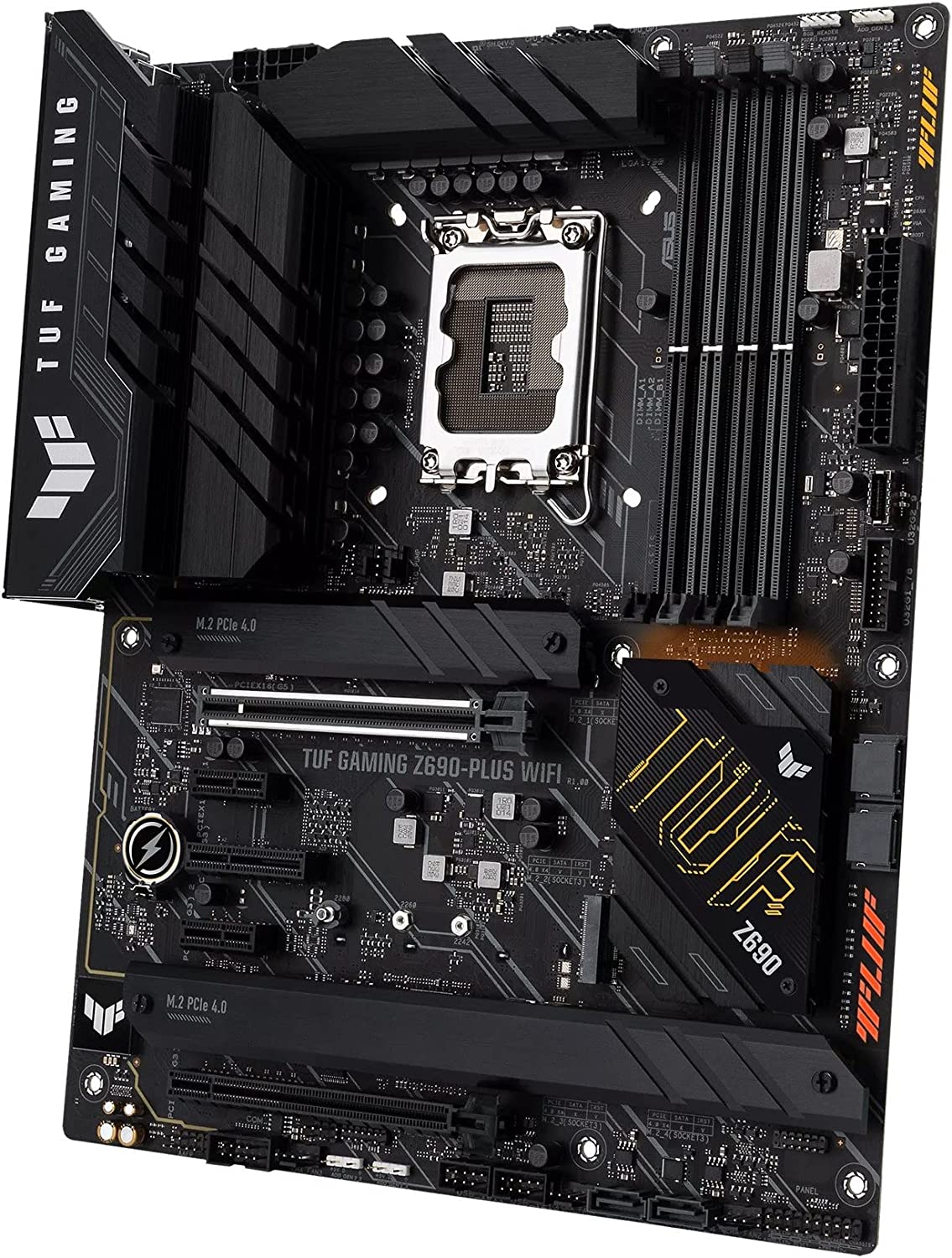

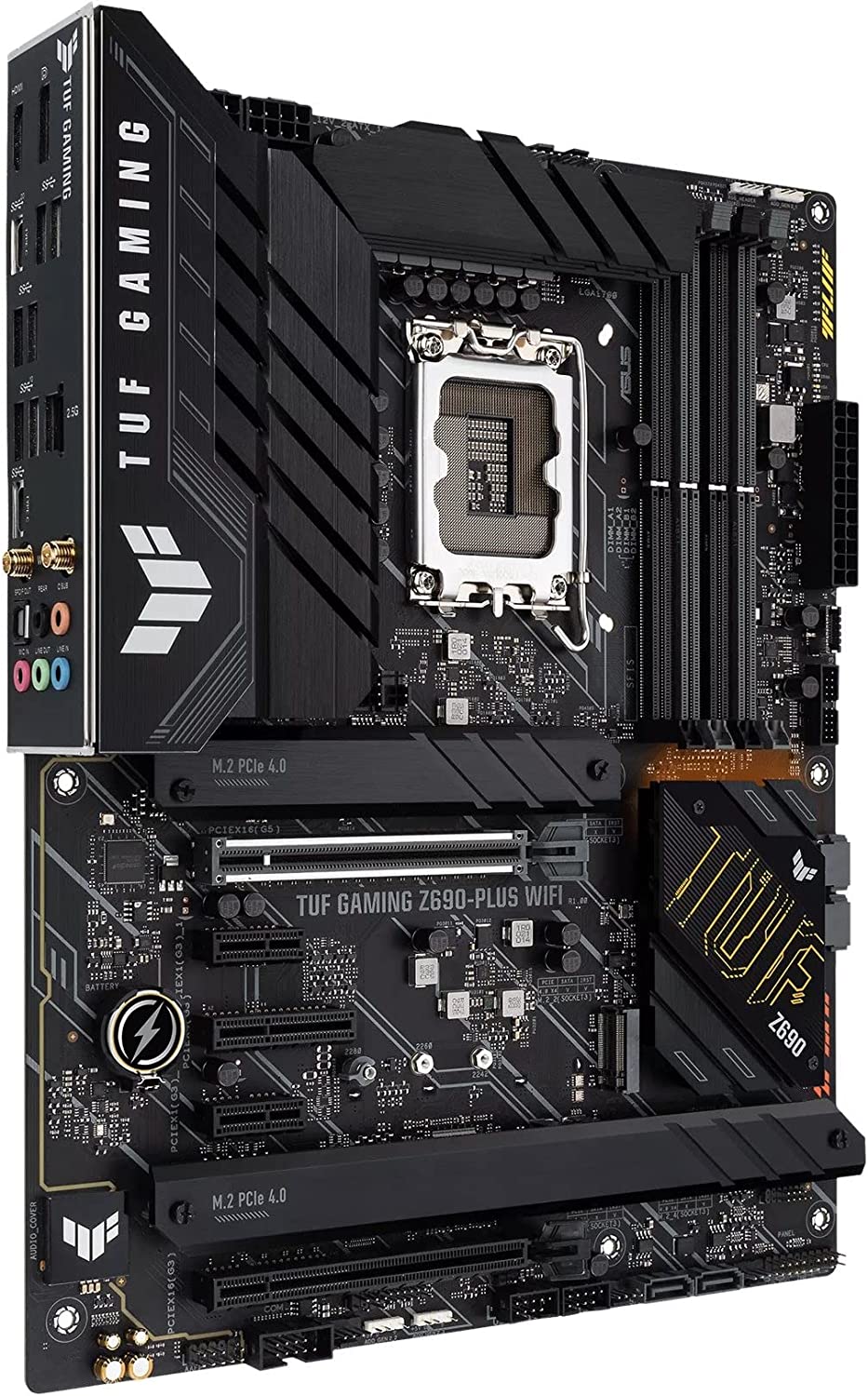

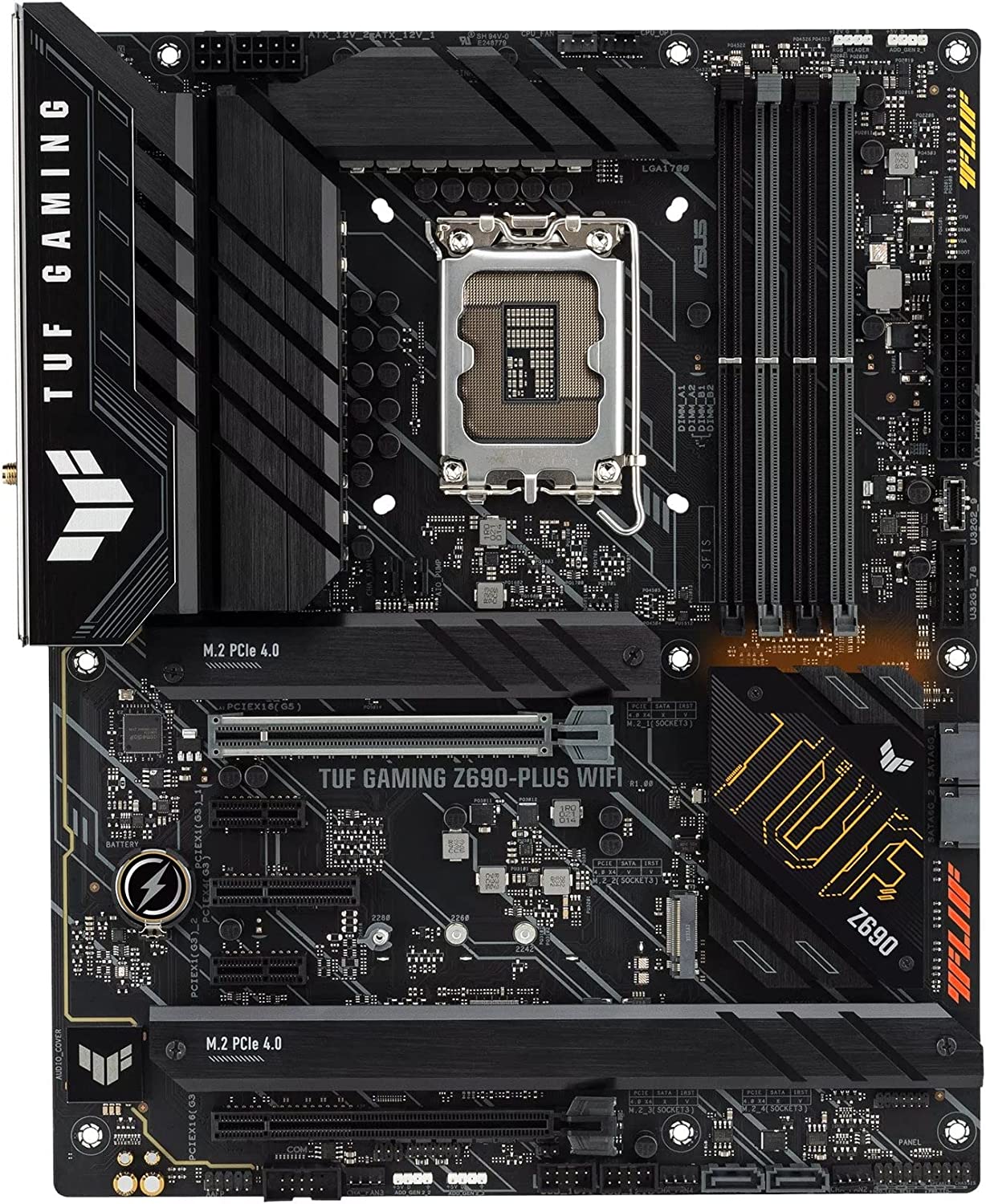

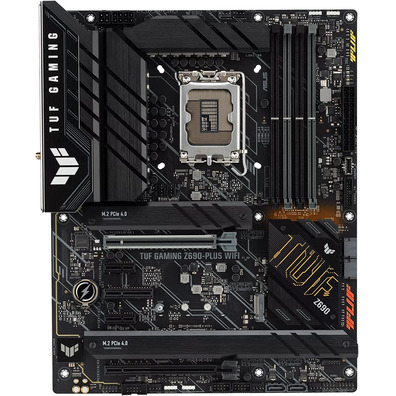

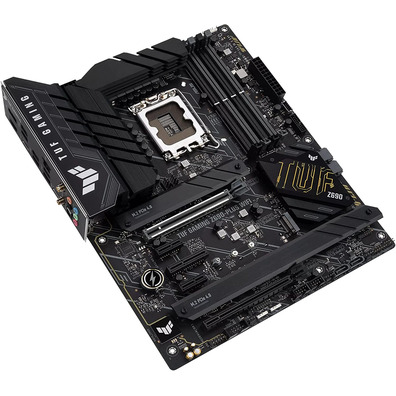

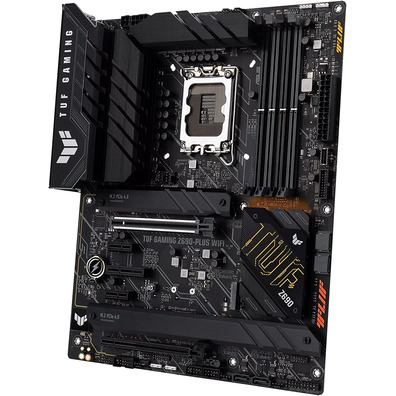

Placa Base Asus 1700 TUF Gaming Z690-Plus Wifi

Placa Base Asus 1700 TUF Gaming Z690-Plus Wifi

ASUS TUF GAMING Z690-PLUS Wi-Fi toma todos los elementos esenciales de los últimos procesadores Intel y los combina con características listas para jugar y durabilidad comprobada. Diseñada con componentes de grado militar, una solución de energía mejorada y un sistema de enfriamiento integral, esta placa base ofrece un rendimiento estable y sólido como una roca para juegos de maratón. Estéticamente, TUF GAMING Z690-PLUS Wi-Fi luce el nuevo logotipo de TUF Gaming e incorpora elementos de diseño geométrico simples para reflejar la confiabilidad y estabilidad que define la serie TUF Gaming.

RENDIMIENTO SÓLIDO COMO UNA ROCA

Con una entrega de energía mejorada y opciones de enfriamiento integrales para impulsar los procesadores Intel Core de 12ª generación, además de soporte para una memoria y almacenamiento más rápidos, las placas base TUF GAMING Z690 son la base perfecta para tu próxima plataforma de batalla de alto número de núcleos.

DISEÑO DE ENERGÍA

DrMOS

Los VRM incorporados cuentan con 14 + 1 etapas de potencia DrMOS que combinan MOSFET y controladores de lado alto y lado bajo en un solo paquete, brindando la potencia y eficiencia que exigen los procesadores Intel Core de 12.a generación para proporcionar un rendimiento estable para los procesadores Intel actuales y futuros.

Diseño de PCB de seis capas

Las múltiples capas de PCB optimizan la gestión del calor para los componentes críticos, lo que proporciona más espacio para impulsar las CPU más allá de las velocidades de stock.

Conectores ProCool

En comparación con las entradas de alimentación tradicionales, los conectores ASUS ProCool están fabricados con especificaciones estrictas para garantizar un contacto completo con los cables de alimentación de la fuente de alimentación. La impedancia más baja resultante ayuda a prevenir puntos calientes y fallas del conector.

Componentes TUF

Los chokes TUF certificados de grado militar brindan una potencia sólida a la CPU, lo que mejora la estabilidad del sistema. Los condensadores patentados brindan hasta un 20% más de tolerancia a la temperatura y una vida útil cinco veces mayor.

Digi + VRM

El módulo regulador de voltaje (VRM) Digi + integrado es uno de los mejores de la industria, optimizado para una entrega de energía ultra suave y ultra limpia a la CPU en todo momento.

ENFRIAMIENTO

Disipador de calor VRM ampliado

La extensa superficie del enorme disipador de calor cubre los VRM y los chokes para mejorar la disipación del calor.

Disipador de calor PCH ampliado

Un área de superficie expandida para el disipador del chipset maximiza el rendimiento y la disipación de calor.

Tres ranuras M.2 con disipadores de calor

Tres de cada cuatro ranuras M.2 tienen disipadores de calor dedicados, lo que mantiene los SSD M.2 a temperaturas de funcionamiento óptimas para garantizar un rendimiento y una confiabilidad constantes.

Controles completos de ventiladores

Las placas base TUF GAMING Z690 cuentan con controles de ventilador completos que se pueden configurar a través de la utilidad Fan Xpert 4 o el galardonado ASUS UEFI BIOS.

MEMORIA Y ALMACENAMIENTO

Fuerza de overclocking DDR5

Las placas base TUF GAMING Z690-PLUS mejoran el rendimiento DDR5 al proporcionar opciones de overclocking no solo para kits de alta velocidad, sino también para módulos de memoria de nivel de entrada que tienen un IC de administración de energía (PMIC) bloqueado.

Cuatro ranuras PCIe 4.0 M.2

Las cuatro ranuras PCIe 4.0 M.2 admiten hasta dos dispositivos 22110 y también brindan soporte NVMe SSD RAID para un increíble potencial de rendimiento. Crea una configuración RAID con hasta cuatro dispositivos de almacenamiento PCIe 4.0 para disfrutar de las velocidades de transferencia de datos más rápidas.

CONECTIVIDAD

PCIe 5.0

Los procesadores Intel de 12ª generación llevan al mercado compatibilidad con PCIe 5.0. PCIe 5.0 ofrece el doble de velocidad de transferencia de datos que PCIe 4.0, lo que lo hace lo suficientemente robusto para manejar nuevas tareas con gran cantidad de datos. PCIe 5.0 también ofrece otros beneficios, como cambios eléctricos para mejorar la integridad de la señal, conectores CEM compatibles con versiones anteriores para tarjetas complementarias y compatibilidad con versiones anteriores de PCI Express.

Puerto USB frontal

Un complemento completo de puertos USB admite equipos de alta gama cargados con periféricos, incluido un conector USB 3.2 Gen 2 Type-C en el panel frontal que proporciona velocidades de transferencia de datos de hasta 10 Gbps.

USB 3.2 de generación 2x2 tipo C

La amplia compatibilidad con USB garantiza las conexiones a una amplia gama de periféricos. TUF GAMING Z690-PLUS D4 incluye un puerto USB 3.2 Gen 2x2 Type-C en el panel de E / S trasero que ofrece un mayor ancho de banda y velocidades de transmisión de hasta 20 Gbps.

Compatibilidad con Thunderbolt 4

La serie TUF GAMING Z690 cuenta con compatibilidad con Thunderbolt 4 a través de un encabezado integrado. Con una tarjeta adicional ASUS ThunderboltEX 4 certificada por Intel TUF GAMING Z690-PLUS D4 también puede habilitar velocidades bidireccionales de hasta 40 Gbps en un solo cable. Además, esta tarjeta tiene una función de conexión en cadena para la conexión de múltiples pantallas y admite una pantalla con una resolución de hasta 8K. También puede proporcionar hasta 100 vatios de potencia a dispositivos de carga rápida.

CONSTRUCCIÓN DE PC FÁCIL

Las placas base TUF GAMING están diseñadas para ser fáciles de instalar y configurar de la manera que desees, incluso para los constructores principiantes. El ecosistema TUF GAMING Alliance facilita la selección de piezas compatibles, mientras que el software Armory Crate proporciona Fan Xpert 4 e información de hardware y ofrece un control total de la cancelación de ruido de dos vías AI, la iluminación RGB y la configuración de periféricos. La plataforma TUF GAMING te brinda el arsenal que necesitas para construir y optimizar la plataforma de juego de tus sueños, sin una complejidad innecesaria.

TUF GAMING ALLIANCE

Construye con confianza

TUF GAMING Alliance es una colaboración entre ASUS y marcas confiables de componentes de PC para garantizar la compatibilidad en una amplia gama de piezas, como carcasas de PC, fuentes de alimentación, refrigeradores de CPU, kits de memoria y más. Con nuevas asociaciones y componentes que se agregan regularmente, TUF Gaming Alliance continuará fortaleciéndose aún más.

PROTECCIÓN TUF

SafeSlot y SafeDIMM

PCIe 5.0 es 2 veces más rápido que PCIe 4.0, por lo que Asus adapta el proceso de fabricación SMT para el SafeSlot más rápido, para garantizar las velocidades de datos más altas. SafeSlot es una funda de metal reforzada que se agrega a una ranura PCIe para mantener una tarjeta firmemente instalada. Mientras tanto, los zócalos ASUS SafeDIMM admiten y protegen los módulos de memoria en determinadas placas base ASUS, lo que te permite insertar los módulos con velocidad, precisión y confianza.

ESD Guard

Los protectores ESD prolongan la vida útil de los componentes al tiempo que evitan daños por descargas electrostáticas, proporcionando protección para hasta +/- 10 kV de descarga de aire y +/- 6 kV de descarga de contacto, superando en gran medida los estándares industriales respectivos de +/- 6 kV y +/- 4 kV. Los diodos TVS montados en la superficie en un paquete dual en línea ayudan a proteger tu PC de picos de voltaje.

TUF LANGuard

TUF LANGuard es una innovación de grado militar que integra tecnología avanzada de acoplamiento de señales y condensadores premium montados en superficie para mejorar el rendimiento, protegiendo la placa base de los rayos y la electricidad estática.

Protección contra sobretensión DRAM

Los fusibles reiniciables a bordo evitan daños por sobrecorriente y cortocircuito. Esto se extiende más allá de los puertos de E / S a DRAM para salvaguardar la vida útil de tu sistema y los dispositivos conectados.

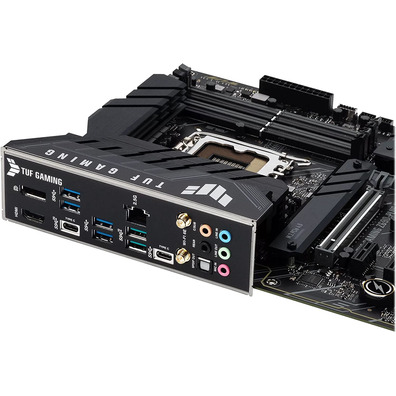

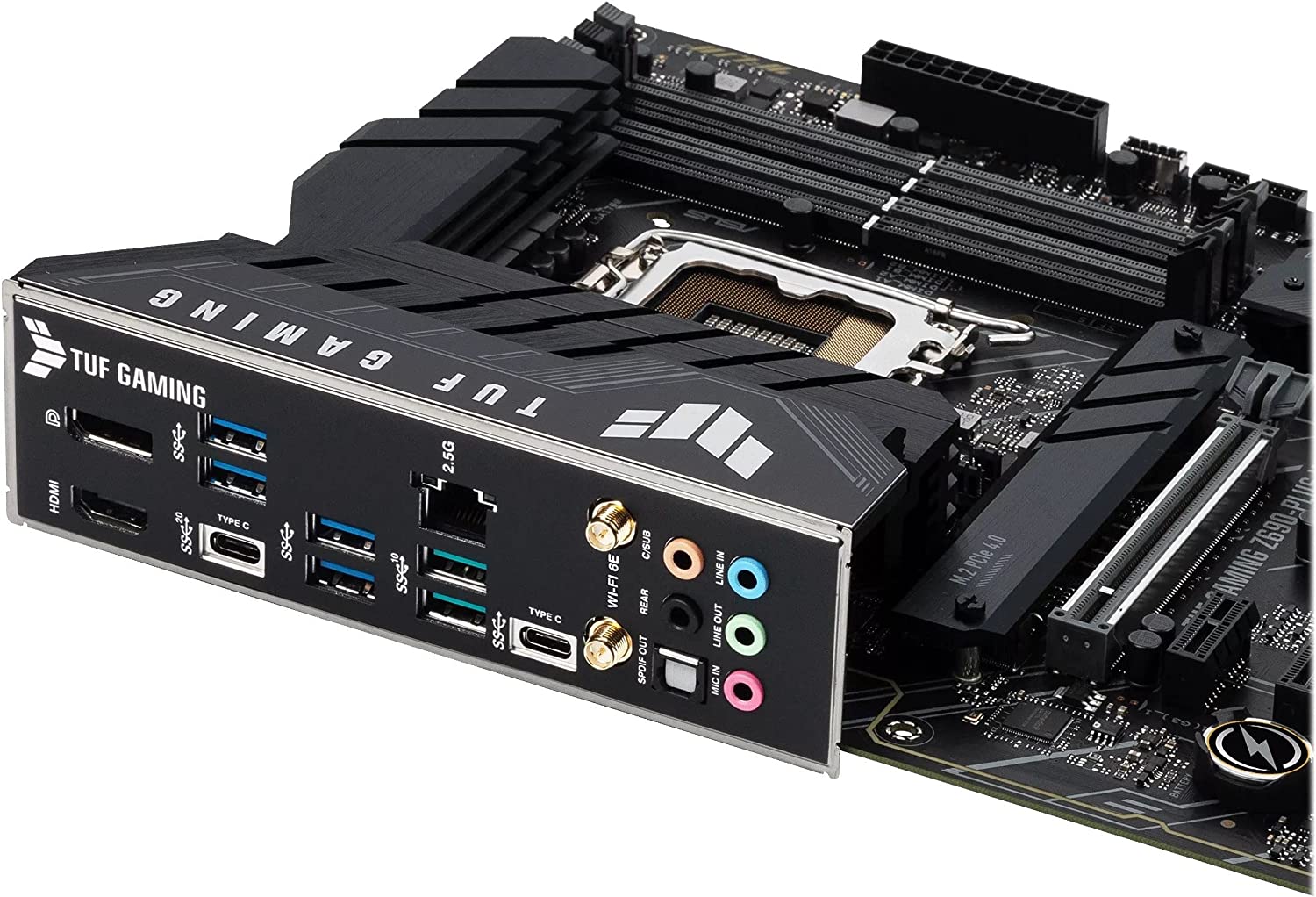

Panel de E / S posterior de acero inoxidable

Las placas base TUF GAMING tienen un panel de E / S posterior de acero inoxidable resistente a la corrosión unido con óxido de cromo para proporcionar una vida útil tres veces más larga que los paneles tradicionales. Con esta función de protección, las placas base TUF GAMING pasaron las pruebas de niebla salina de 72 horas, mientras que otras marcas solo pasaron las pruebas de 24 horas.

FÁCIL CONFIGURACIÓN

M.2 Q-Latch

El innovador Q-Latch facilita la instalación o extracción de un SSD M.2 sin necesidad de herramientas específicas. El diseño emplea un mecanismo de bloqueo simple para asegurar el SSD M.2, eliminando perfectamente la necesidad de tornillos.

Q-LED

Las luces de solución de problemas Q-LED incorporadas brindan a los constructores de PC un indicador rápido para confirmar que los componentes clave (CPU, RAM, tarjeta gráfica, dispositivos de almacenamiento) funcionan de manera correcta durante el inicio.

Armory Crate

Armory Crate es una nueva utilidad de software diseñada para brindarte un control centralizado de los productos compatibles. Desde una única interfaz intuitiva, Armory Crate te permite personalizar fácilmente la iluminación y los efectos RGB para cada dispositivo compatible en tu arsenal. El software también proporciona control de la configuración de un número cada vez mayor de productos ASUS, incluidas las preferencias del teclado y el ratón. Armory Crate incluso cuenta con registro de productos dedicado y noticias para ayudarlo a mantenerse en contacto con la comunidad ASUS.

Especificaciones:

• Detalles técnicos
  • Formato: ATX
  • Chipset: Intel Z690
  • Multi-GPU: No
  • Cantidad de ranuras PCI Express: 5
  • Familia de procesador: PC
  • Interfaces de unidad de disco duro soportadas: M.2 PCIe, M.2. SATA, Serial ATA III
  • Número de procesadores soportados: 1
  • Número de ranuras DIMM: 4
• Procesador
  • Socket de procesador: Socket 1700
  • Familia de procesador: Intel Core i3 - 12ª Gen, Intel Core i5 - 12ª Gen, Intel Core i7 - 12ª Gen, Intel Core i9 - 12ª Gen
• Memoria
  • Ranuras de memoria: 4x DIMM
  • Tipo de ranuras de memoria: DIMM
  • Memoria interna máxima: 128 GB
  • Capacidades del módulo de memoria soportadas: 32 GB
  • No ECC: Si
  • Memoria sin buffer: Si
  • Soporte de canales de memoria: Dual
  • Tipos de memoria compatibles: DDR5-SDRAM
  • Velocidades de reloj de memoria soportadas: 4800 MHz, 5000 (OC), 5200 (OC), 5400 (OC), 5600 (OC), 5800 (OC), 6000 (OC)
• Vídeo
  • Graphics chipset: Intel
  • Máxima resolución: 4096 x 2304 Pixeles
• Audio
  • Canales de salida de audio: 7.1
• Ranuras de expansión
  • Configuraciones PCI Express: 1 x4, 2 x1, 2 x16
  • Número (total) de ranuras PCI Express: 5
  • Ranuras x1 PCI Express: 2
  • Ranuras x16 PCI Express: 2
  • Versión de entradas de PCI Express: 3.0, 5.0
• Interno I/O
  • Conector de energía EPS (8-pin): 1
  • Conector de ventilador CPU: Si
  • Conector de potencia ATX (24 pines): Si
  • Conector de audio en panel frontal: Si
  • Jumper Clear CMOS: Si
  • Conector de intrusión a chasis: Si
  • Conector para ventilador: Si
  • Conectores USB 2.0: 2
  • Conectores USB 3.2: 1
  • Conectores USB C: 1
  • Número de conectores a ventilador de chasis: 4
  • Número de conectores SATA 3: 4
  • Conectores M.2: 4
  • Conectores Tiras RGB / LED: 4
  • Conectores Refrigeración Líquida: 1
  • Conector para Thunderbolt: 1

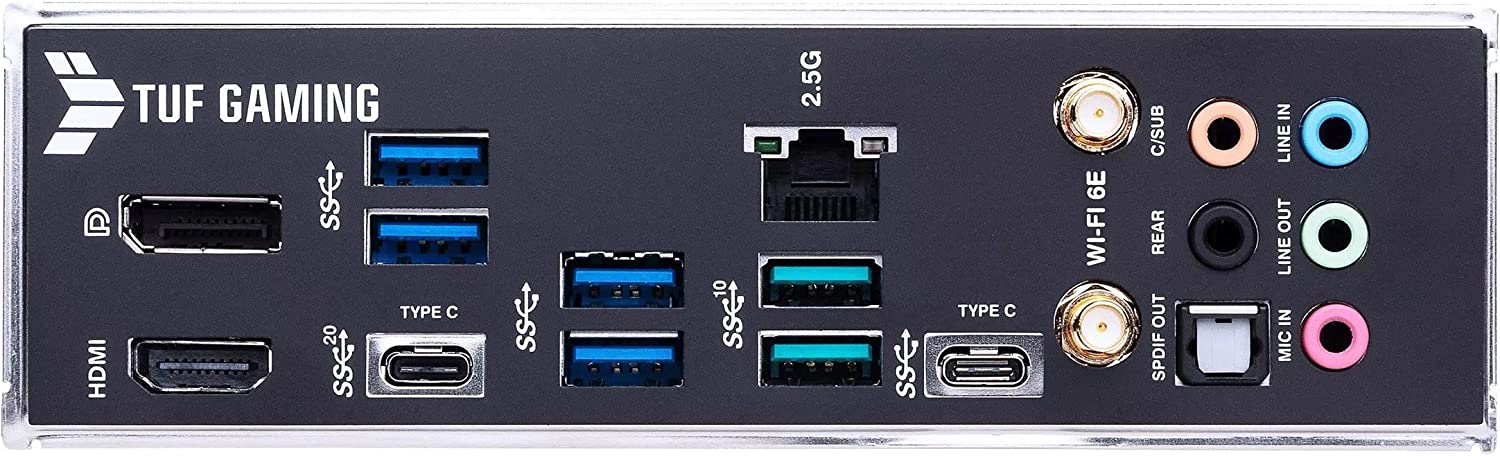

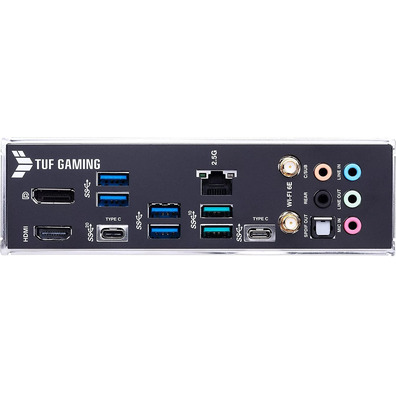

• Panel trasero Puertos de I/O (Input/Output)
  • Altavoz, auricular, jack de salida: 3
  • Cantidad de DisplayPorts: 1
  • Número de puertos HDMI: 1
  • Cantidad de puertos USB 3.2: 6
  • Cantidad de puertos USB Type-C: 2
  • Ethernet (RJ-45): 1
  • Micrófono, jack de entrada: 2
• Reguladores del almacenaje
  • Niveles RAID: 0, 1, 5
• Red
  • Bluetooth: Si
  • Características de red: 10/100/1000/2500 Mb/s
  • Conexión de redes: Si
  • Ethernet: Si
  • Wi-Fi estándares: IEEE 802.11a, IEEE 802.11ac, IEEE 802.11ax, IEEE 802.11b, IEEE 802.11g, IEEE 802.11n
  • Versión de Bluetooth: 5.2
  • Wi-Fi: Si
• BIOS
  • BIOS, tamaño de memoria: 192 (128+64) MB
• Peso y dimensiones
  • Ancho: 30.5 cm
  • Profundidad: 24.4 cm
• Contenido del embalaje
  • Material incluido: CD del controlador, SATA, Tornillos M.2
  • Guía de instalación rápida: Si
