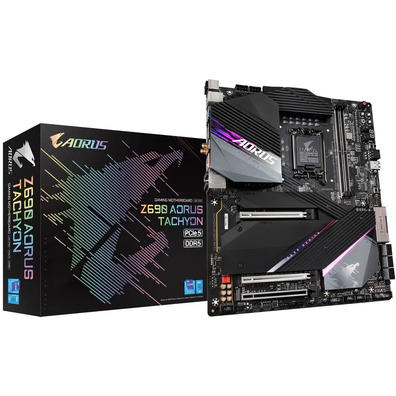

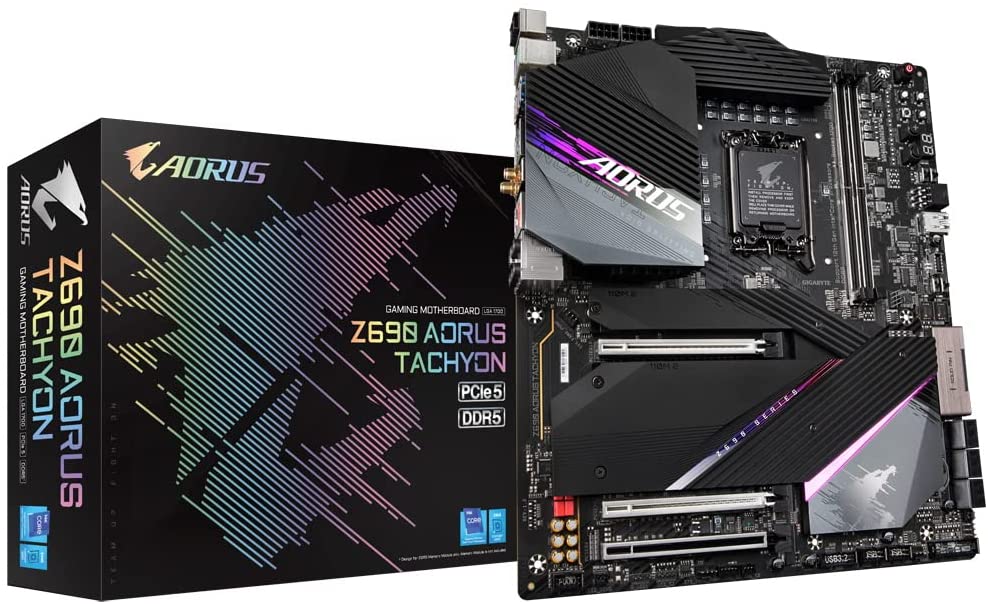

Placa Base Gigabyte 1700 Z690 Aorus Tachyon 1.0

Placa Base Gigabyte 1700 Z690 Aorus Tachyon 1.0

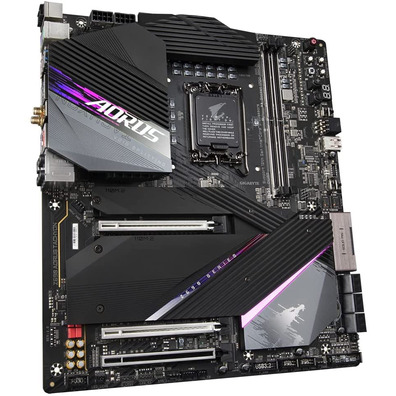

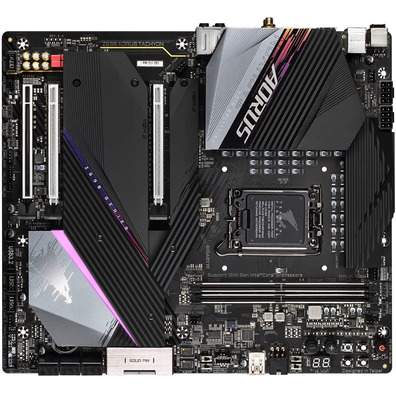

Z690 AORUS TACHYON es el pináculo de la placa base de overclocking completamente diseñada por y para overclockers, que buscan continuamente romper el límite de rendimiento inimaginable. Su diseño VRM especializado, seguimiento de diseño de memoria y botones e interruptores de overclocking integrados permiten a los entusiastas del overclocking liberar todo el potencial del procesador Intel Core de última generación.

DISEÑO VRM

Controlador digital PWM

El diseño VRM utiliza el controlador PWM RENESAS RAA229131 que impulsa directamente 15 fases para lograr la máxima eficiencia.

Etapa de potencia 105A

Cada fase de vcore VRM utiliza una etapa de potencia RAA220105 de 105 A para una capacidad de corriente máxima en condiciones de overclocking extremo.

Matriz de condensadores de tantalio

El diseño VRM utiliza condensadores de polímero de tantalio 100% completos para una mejor respuesta transitoria y menos interferencia mecánica con un dispositivo de enfriamiento de overclocking extremo.

ARQUITECTURA DE ENERGÍA

El proceso de fabricación más avanzado y el núcleo más alto cuentan con la nueva generación de CPU, requieren que las placas base utilicen un diseño VRM más sofisticado para que las CPU funcionen a su máximo potencial. GIGABYTE utiliza un DISEÑO VRM totalmente DIRECTO, MOSFET de alta calidad y condensadores de polímero de tantalio para lograr una mayor eficiencia, una ondulación de voltaje más baja y una temperatura más baja que el diseño tradicional de VRM paralelo.

Matriz de condensadores de polímero de tantalio

Al utilizar un diseño de condensadores de polímero de tantalio al 100%, es más fácil para los overclockers profesionales aislar el área VRM y usar el potenciómetro LN2 para enfriar la CPU sin interferencia mecánica.

Respuesta transitoria mejorada

Con DIRECT VRM DESIGN y TANTALUM POLYMER CAPACITOR, la respuesta transitoria, la fluctuación de voltaje y la estabilidad de las placas base Z690 mejoran mucho en condiciones de overclocking y carga pesada.

MEMORIA

Diseño de circuito DDR5 exclusivo de GIGABYTE

El diseño exclusivo de GIGABYTE desbloquea el modo seguro Native DDR5 PMIC en modo programable y controla el voltaje Native DDR5 con un amplio rango.

Memoria Xtreme

Con el diseño de seguimiento de memoria en cadena tipo margarita de 2 DIMM, Z690 AORUS TACHYON puede lograr la distancia DIMM de memoria más corta entre CPU, por lo tanto, alcanzar el reloj de memoria más alto y la latencia más baja.

Enrutamiento de memoria blindado

Todo el enrutamiento de la memoria se encuentra debajo de la capa interna de la PCB protegida por una gran capa de tierra para protegerla de las interferencias externas.

Amplificador automático DDR5

Aumente automáticamente la frecuencia nativa DDR5 a 5000MHz mientras el sistema está bajo una carga pesada con un solo clic.

Actualización de memoria DDR5

GIGABYTE BIOS ofrece perfiles predefinidos y recuperables para que los usuarios obtengan un mayor rendimiento fácilmente. Los perfiles se basan en una base de datos que se crea al verificar cada proveedor de IC y PMIC de memoria para optimizar los módulos y liberar todo su potencial. Esta es una función que ahorra tiempo para configurar manualmente kits de memoria DDR5 overclockeados.

CONECTIVIDAD

DISEÑO PCIe 5.0

Las placas base GIGABYTE Z690 están listas para trabajar con los próximos dispositivos PCIe 5.0 que se espera que experimenten el doble de ancho de banda que los dispositivos PCIe 4.0 actuales. Para alcanzar la alta velocidad y mantener una buena integridad de la señal, GIGABYTE R&D utiliza la PCB de baja impedancia para proporcionar el máximo rendimiento.

Intel 802.11ax WIFI 6E

La última solución inalámbrica de Intel 802.11ax WIFI 6E con nueva banda dedicada de 6 GHz, permite un rendimiento inalámbrico gigabit, proporciona una transmisión de video fluida, una mejor experiencia de juego, pocas conexiones caídas y velocidades de hasta 2.4Gbps. Además, Bluetooth 5 proporciona un alcance 4X sobre BT 4.2 y una transmisión más rápida.

2 veces más rápido que nunca

La adopción de LAN de 2.5G proporciona conectividad de red de hasta 2.5 GbE, con velocidades de transferencia al menos 2 veces más rápidas en comparación con la red general de 1 GbE, perfectamente diseñada para jugadores con la mejor experiencia de juego en línea. Soporta Ethernet RJ-45 Multi-Gig (10/100/1000 / 2500Mbps).

Ventaja WIFI 6E

La congestión del espectro es un gran problema en el entorno WIFI actual hoy en día porque muchos dispositivos usan el espectro existente de 2.4GHz y 5GHz, y causa una conexión poco confiable y una velocidad más lenta. WIFI 6E es estándar extendido a WIFI 6, y utiliza una banda dedicada de 6 GHz que proporciona no solo una nueva frecuencia para transferir datos, sino también un amplio espectro para futuros dispositivos. Con WIFI 6E, los usuarios pueden disfrutar de una conexión más rápida y una señal más fuerte que antes.

Especificaciones:

• Formato: Extended ATX
• Chipset: Intel Z690
• Multi-GPU: 2-Way AMD CrossFire, AMD Quad CrossFire
• Cantidad de ranuras PCI Express: 3
• Familia de procesador: Intel
• Interfaces de unidad de disco duro soportadas: M.2. SATA
• Número de procesadores soportados: 1
• Número de ranuras DIMM: 2
• Procesador
  • Socket de procesador: Socket 1700
  • Familia de procesador: Intel Core i5 - 12ª Gen, Intel Core i7 - 12ª Gen, Intel Core i9 - 12ª Gen
• Memoria
  • Ranuras de memoria: 2x DIMM
  • Tipo de ranuras de memoria: DIMM
  • Memoria interna máxima: 64 GB
  • Capacidades del módulo de memoria soportadas: 32 GB
  • No ECC: Si
  • Memoria sin buffer: Si
  • Soporte de canales de memoria: Dual
  • tipos de memoria compatibles: DDR5
  • Velocidades de reloj de memoria soportadas: 4000 MHz, 4800 MHz, 5200 (OC), 5400 (OC), 5600 (OC), 5800 (OC), 6000 (OC), 6200 (OC), 6400 (OC), 6600 (OC), 7000 (OC)
• Vídeo
  • HDCP: Si
  • Máxima resolución: 4096 x 2160 Pixeles
• Audio
  • Canales de salida de audio: 2, 4, 5.1, 7.1
  • Sistema de audio: Realtek ALC1220-VB
• Ranuras de expansión
  • Configuraciones PCI Express: 3 x16
  • Número (total) de ranuras PCI Express: 3
  • Ranuras x16 PCI Express: 3
  • Versión de entradas de PCI Express: 3.0, 5.0
• Interno I/O
  • Conector de energía EPS (8-pin): 2
  • Conector de ventilador CPU: Si
  • Conector de potencia ATX (24 pines): Si
  • Conector de audio en panel frontal: Si
  • Jumper Clear CMOS: Si
  • Conector para ventilador: Si
  • Conectores USB 2.0: 2
  • Conectores USB 3.2: 2
  • Conectores USB C: 1
  • Número de conectores a ventilador de chasis: 6
  • Número de conectores SATA 3: 6
  • Conectores M.2: 4
  • Conectores Refrigeración Líquida: 1
  • Conector para Thunderbolt: 2

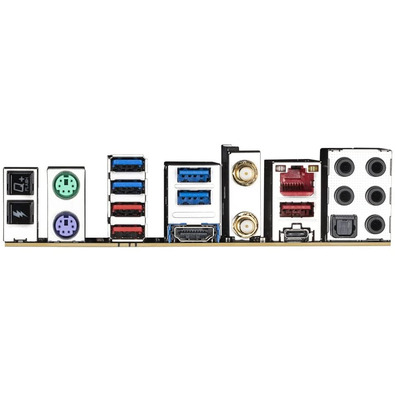

• Panel trasero Puertos de I/O (Input/Output)
  • Altavoz, auricular, jack de salida: 3
  • Número de puertos HDMI: 1
  • Cantidad de puertos USB 3.2: 7
  • Cantidad de puertos USB Type-C: 1
  • Ethernet (RJ-45): 1
  • Micrófono, jack de entrada: 2
  • Puerto de ratón - teclado PS/2: 2
  • Puerto de salida S/PDIF: 1
• Reguladores del almacenaje
  • Niveles RAID: 0, 1, 10, 5
• Red
  • Bluetooth: Si
  • Características de red: 10/100/1000/2500 Mb/s
  • Conexión de redes: Si
  • Controlador LAN: LAN Intel 2.5GbE
  • Ethernet: Si
  • Wi-Fi estándares: IEEE 802.11a, IEEE 802.11ac, IEEE 802.11ax, IEEE 802.11b, IEEE 802.11g, IEEE 802.11n
  • Versión de Bluetooth: 5.2
  • Wi-Fi: Si
• BIOS
  • BIOS interruptor de botón: Si
  • BIOS, tamaño de memoria: 2x 256 MB
  • Tipos de BIOS: UEFI AMI
  • Versión ACPI: 5.0
• Peso y dimensiones
  • Ancho: 30.5 cm
  • Profundidad: 27 cm
