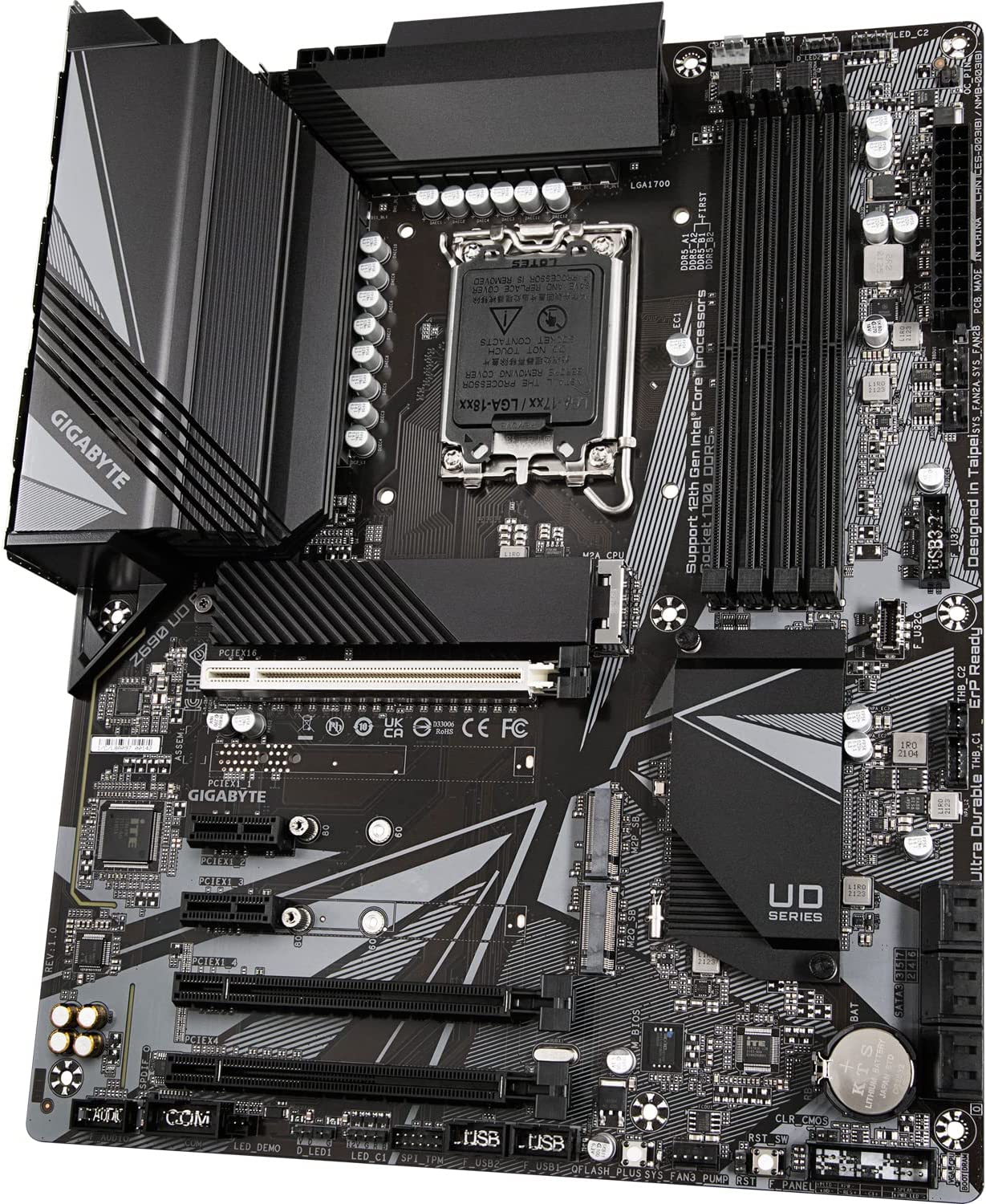

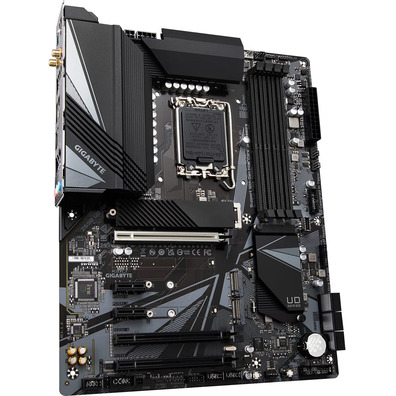

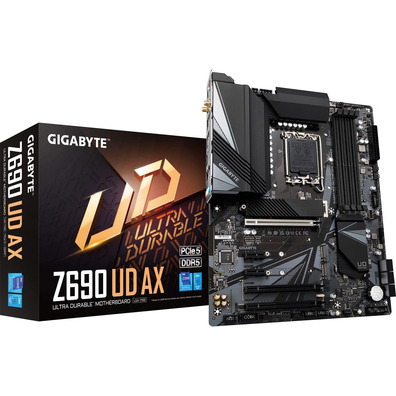

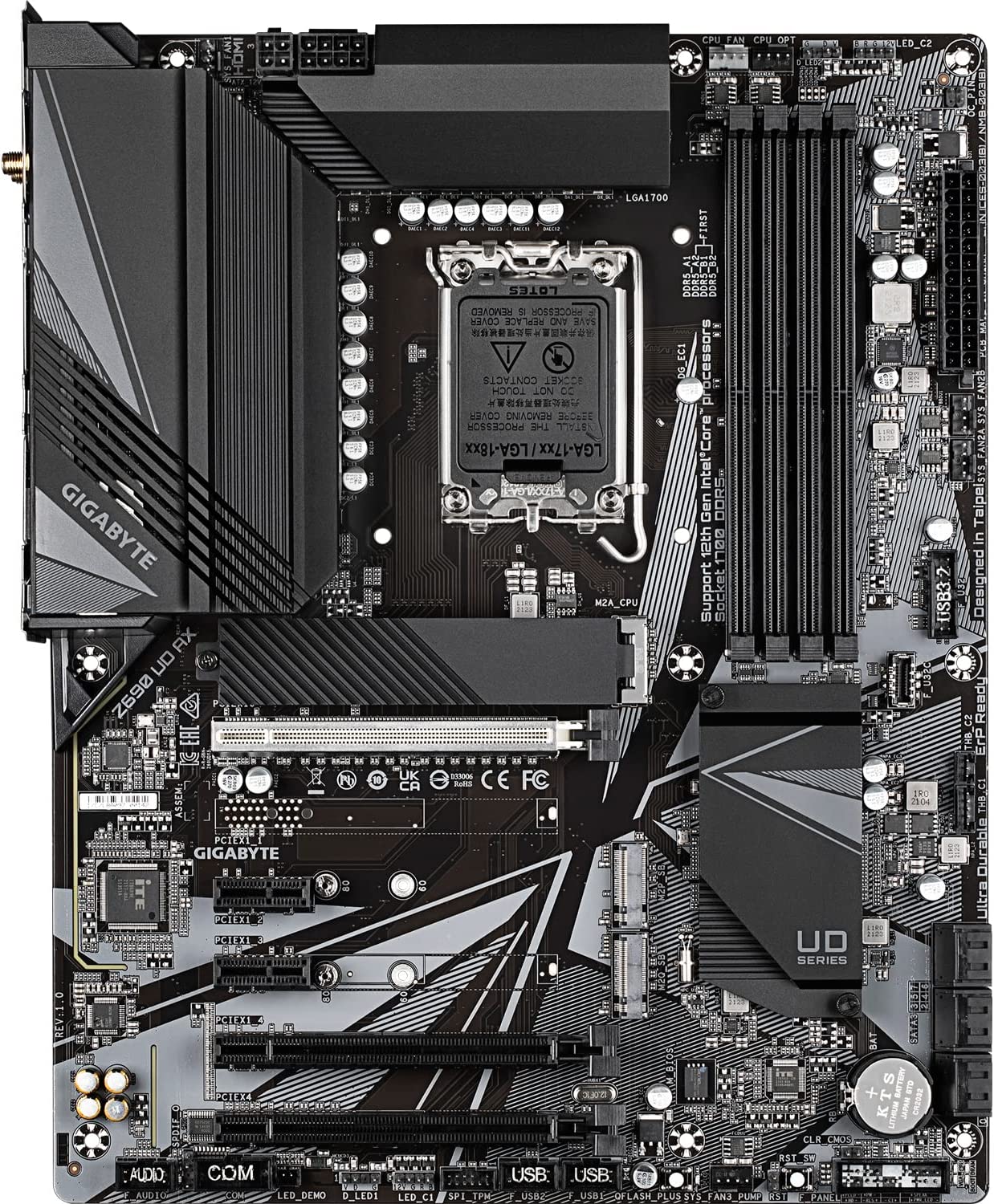

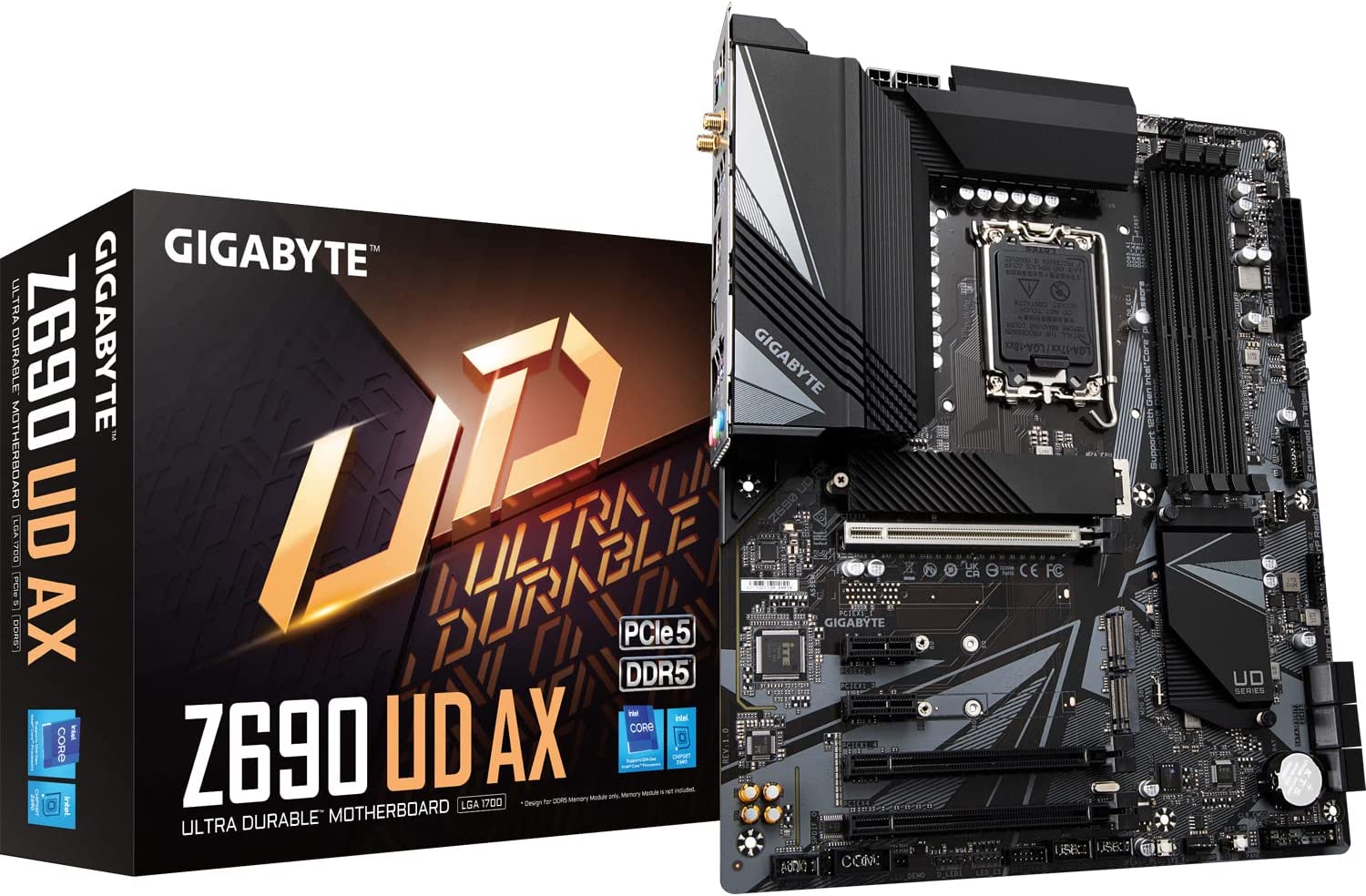

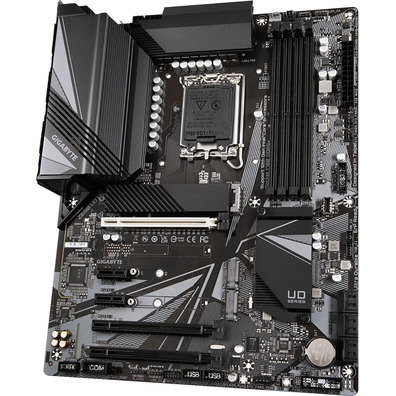

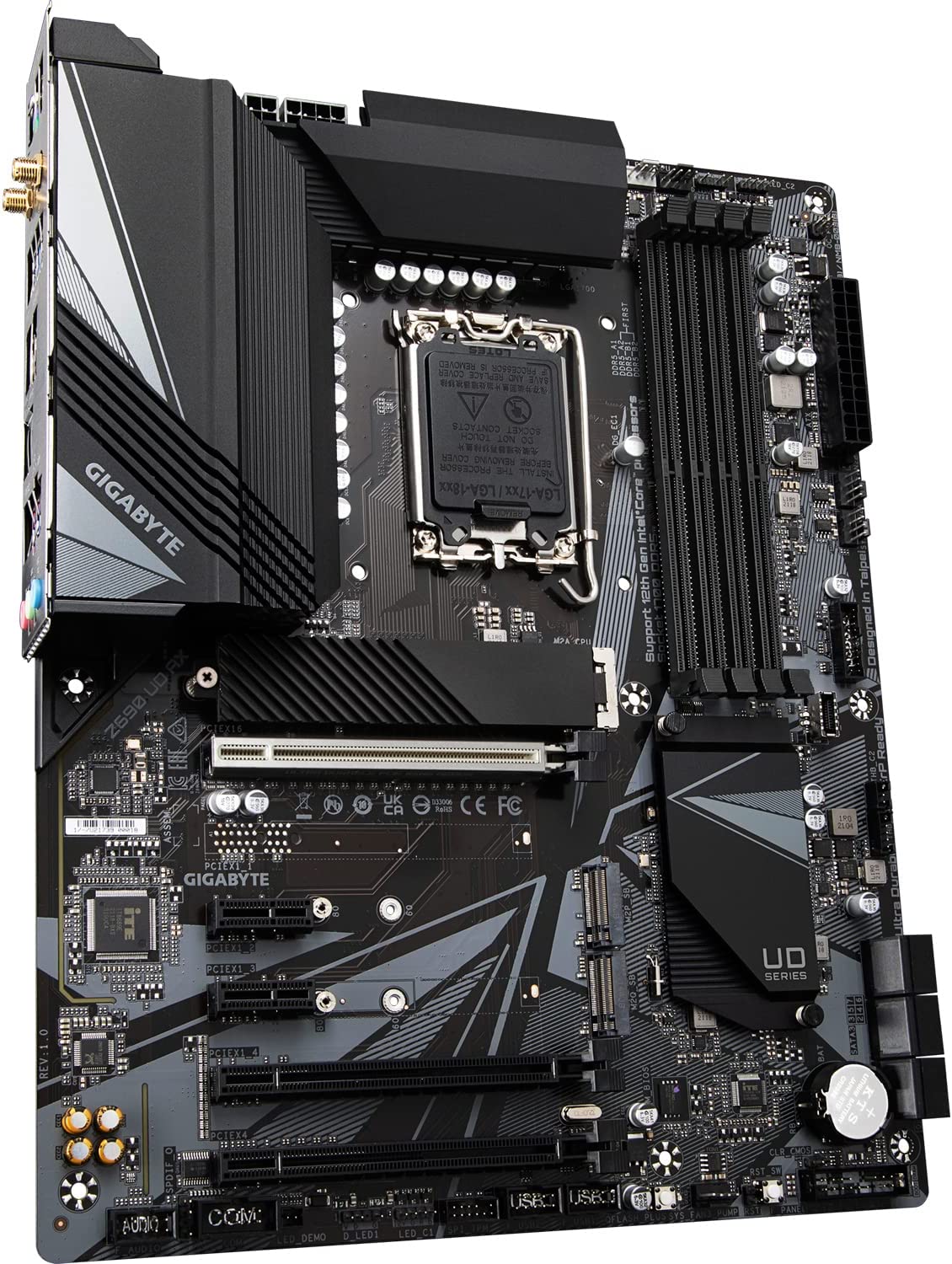

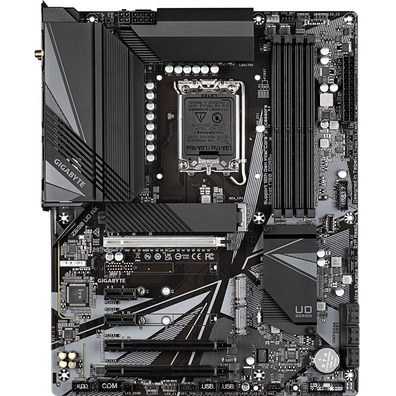

Placa Base Gigabyte 1700 Z690 UD AX 1.0

Placa Base Gigabyte 1700 Z690 UD AX 1.0

RENDIMIENTO INCOMPARABLE

Con la tecnología moviéndose tan rápido, GIGABYTE sigue al día con las últimas tendencias y proporciona funciones avanzadas y la última tecnología. Las placas base de la serie Z690 de GIGABYTE vienen con una solución de energía mejorada, los últimos estándares de almacenamiento y una conectividad excepcional para permitir optimizar el rendimiento para los juegos.

Diseño VRM digital directo

Para garantizar el máximo rendimiento de Turbo Boost y overclocking de la CPU de nueva generación de Intel, la serie Z690 de GIGABYTE equipa el mejor diseño VRM jamás construido con componentes de la más alta calidad. GIGABYTE utiliza totalmente DIRECT VRM DESIGN, MOSFET de alta calidad y condensadores de polímero de tantalio para lograr una mayor eficiencia, una ondulación de menor voltaje y una temperatura más baja que el diseño VRM paralelo tradicional. Montado justo debajo del área de la CPU para estabilizar el voltaje de la CPU durante la carga pesada, se encuentra el condensador de polímero de tantalio, con menor impedancia que el condensador normal para reducir la ondulación de voltaje y capacitancia estable a altas temperaturas.

Diseño PCIe 5.0

Las placas base GIGABYTE Z690 están listas para funcionar con los próximos dispositivos PCIe 5.0 que experimentan el doble de ancho de banda que los dispositivos PCIe 4.0 actuales. Para alcanzar la alta velocidad y mantener una buena integridad de la señal, GIGABYTE R&D utiliza la PCB de baja impedancia para proporcionar el máximo rendimiento.

3X ranuras PCIe 4.0 M.2

Conectores triples PCIe 4.0/3.0 x4 M.2 con protección térmica.

Optimización de núcleos híbridos

Con la nueva tecnología Intel Hybrid, GIGABYTE crea exclusivamente dos nuevas "Actualizaciones de CPU " en perfiles de BIOS para satisfacer las diferentes necesidades de los usuarios ajustando la activación de P-Core y E-Core y la política de voltaje.

SOLUCION TERMICA AVANZADA

Z690 UD AX utiliza un diseño térmico cubierto de alto rendimiento con disipadores térmicos MOSFET de alta cobertura y almohadilla térmica gruesa, lo que proporciona el máximo rendimiento de enfriamiento MOSFET para entusiastas, overclockers y jugadores.

Disipador térmico MOSFET totalmente cubierto

Área de superficie hasta 2 veces mayor en comparación con los disipadores térmicos tradicionales. Mejora la disipación de calor de los MOSFET. Su diseño de una sola pieza y su superficie más grande mejoran drásticamente el rendimiento de enfriamiento. El diseño TMOS cuenta con varios canales y entradas en el disipador térmico. Este diseño permite que el flujo de aire pase a través de lo que conduce a una gran mejora del rendimiento de transferencia de calor.

M.2 Thermal Guard

Con la durabilidad en mente, GIGABYTE proporciona una solución térmica para dispositivos SSD M.2. El protector térmico M.2 evita la limitación y los cuellos de botella de los SSD M.2 de alta velocidad, ya que ayuda a disipar el calor antes de que se convierta en un problema.

2X PCB de cobre

Al adoptar 2x capas de cobre en la capa interna de PCB, reduce la temperatura de los componentes al menos un 3% al convertir la PCB en un disipador de cobre de tamaño súper delgado para disipar el calor de los componentes de manera efectiva, debido a su alta conductividad térmica y menor impedancia.

Smart Fan 6

Smart Fan 6 contiene varias características de enfriamiento únicas que aseguran que el PC Gaming mantenga su rendimiento mientras se mantiene fresco y silencioso. Múltiples cabezales de ventilador pueden admitir ventiladores y bombas PWM / DC, y los usuarios pueden definir fácilmente cada curva de ventilador en función de diferentes sensores de temperatura en todos los ámbitos a través de una interfaz de usuario intuitiva. Con Fan Stop, asigna cualquier ventilador para que se detenga por completo cuando las temperaturas caigan por debajo de un umbral especificado. Qué ventilador se detiene, según las lecturas de qué sensor y a qué temperatura, todo se puede personalizar a tu gusto.

CONECTIVIDAD DE PRÓXIMA GENERACIÓN

Las placas base de la serie Z690 de GIGABYTE te permiten experimentar la máxima flexibilidad de conexión y una velocidad de transferencia de datos increíble con conectividad de red y almacenamiento de próxima generación.

LAN de 2.5 GbE

La adopción de LAN 2.5G proporciona conectividad de red de hasta 2.5 GbE, con velocidades de transferencia al menos 2 veces más rápidas en comparación con las redes generales de 1GbE, perfectamente diseñadas para jugadores con la mejor experiencia de juego en línea.

WIFI6 802.11ax + Módulo BT 5

La solución inalámbrica compatible con 802.11ax, permite un rendimiento inalámbrico gigabit, proporciona una transmisión de video fluida, una mejor experiencia de juego, pocas conexiones caídas y velocidades de hasta 2.4Gbps. Además, Bluetooth 5 proporciona un alcance 4X sobre BT 4.2 y una transmisión más rápida.

USB3.2 Gen 2x2 Tipo-C

Con el diseño USB 3.2 Gen 2x2 que duplica el rendimiento que la generación anterior de USB 3.2 Gen 2. Funciona con una transferencia de datos ultrarrápida de hasta 20 Gbps mientras se conecta a periféricos compatibles con USB 3.2. A través del conector USB Type-C, los usuarios pueden disfrutar de la flexibilidad de la conexión reversible para acceder y almacenar cantidades masivas de datos rápidamente.

Audio de alta fidelidad

Las placas base GIGABYTE utilizan condensadores de audio de gama alta. Estos condensadores de alta calidad ayudan a ofrecer audio de alta resolución y alta fidelidad para proporcionar los efectos de sonido más realistas para los jugadores. Además, cuentan con un protector de ruido de audio que esencialmente separa los componentes de audio analógico sensible de la placa de la posible contaminación acústica a nivel de PCB.

ILUMINACION

Fusión RGB 2.0

Las placas base Z690 cuentan con RGB FUSION 2.0 para ofrecer opciones de iluminación y configuraciones personalizadas con una estética sobresaliente, y capaces de permitir a los entusiastas construir un PC Gaming elegante y único. Con una interfaz de usuario intuitiva integrada, el RGB Fusion 2.0 te proporciona una mejor solución para personalizar los efectos de iluminación en todos los dispositivos compatibles. Desde placas base, tarjetas gráficas hasta productos periféricos, puedes personalizar tu plataforma de juego con tu propio estilo y mostrar tu construcción compartiendo los perfiles. Además, el nuevo modo de juego hace que los efectos de iluminación sean interactivos con juegos seleccionados para brindarte la experiencia de juego más inmersiva.

BIOS

El BIOS es esencial para los usuarios durante la configuración inicial para permitir una configuración óptima. Con una nueva GUI y funcionalidades más fáciles de usar, GIGABYTE ha sido capaz de reinventar el BIOS para ofrecer a los usuarios una mejor experiencia mientras configuran su nuevo sistema.

EASY TUNE

EasyTune de GIGABYTE es una interfaz simple y fácil de usar que permite a los usuarios ajustar la configuración de su sistema o ajustar los relojes y voltajes del sistema y la memoria en un entorno Windows. Con Smart Quick Boost, un clic es todo lo que se necesitas para overclockear automáticamente su sistema, lo que te brinda un aumento de rendimiento adicional cuando más lo necesitas.

Visor de información del sistema

GIGABYTE System Information Viewer es una ubicación central que te da acceso al estado actual de su sistema. Supervisa componentes como los relojes y el procesador, establece tu perfil de velocidad de ventilador preferido, crea alertas cuando las temperaturas suban demasiado o registra el comportamiento de tu sistema; estas son las posibilidades del Visor de información del sistema.

ULTRADURADERO

GIGABYTE Ultra Durable presenta la durabilidad de tu producto y el proceso de fabricación de alta calidad. Las placas base GIGABYTE utilizan los mejores componentes y refuerzan cada ranura para que cada una de ellas sea sólida y duradera.

Q-Flash Plus

Con GIGABYTE Q-Flash Plus, no es necesario instalar la CPU, la memoria y la tarjeta gráfica ni entrar en el menú del BIOS para flashear el BIOS. Simplemente descarga y guarda un nuevo archivo de BIOS (cambia el nombre a gigabyte.bin) en la unidad flash USB, luego presiona el botón Q-Flash Plus dedicado y listo.

Conectores de alimentación de Pin sólido

Las placas base AORUS cuentan con conectores de alimentación ATX de 24 pines y ATX 12V de 8 + 4 pines sólidos para ofrecer una fuente de alimentación estable durante la sobrecarga de la CPU.

Especificaciones:

• Formato: ATX
• Chipset: Intel Z590
• Multi-GPU: 2-Way AMD CrossFire, AMD Quad CrossFire
• Cantidad de ranuras PCI Express: 5
• Familia de procesador: Intel
• Interfaces de unidad de disco duro soportadas: M.2 PCIe, Serial ATA III
• Número de procesadores soportados: 1
• Número de ranuras DIMM: 4
• Procesador
  • Socket de procesador: Socket 1700
  • Familia de procesador: Intel Core i5 - 12ª Gen, Intel Core i7 - 12ª Gen, Intel Core i9 - 12ª Gen
• Memoria
  • Ranuras de memoria: 4x DIMM
  • Tipo de ranuras de memoria: DIMM
  • Memoria interna máxima: 128 GB
  • ECC: No
  • No ECC: Si
  • Memoria sin buffer: Si
  • Soporte de canales de memoria: Dual
  • Tipos de memoria compatibles: DDR5-SDRAM
  • Velocidades de reloj de memoria soportadas: 4000 MHz, 4800 MHz, 5200 (OC), 5400 (OC), 5600 (OC), 5800 (OC), 6000 (OC)
• Vídeo
  • Máxima resolución: 4096 x 2304 Pixeles
• Audio
  • Canales de salida de audio: 2, 4, 5.1, 7.1
• Ranuras de expansión
  • Configuraciones PCI Express: 2 x1, 3 x16
  • Número (total) de ranuras PCI Express: 5
  • Ranuras x1 PCI Express: 2
  • Ranuras x16 PCI Express: 3
  • Versión de entradas de PCI Express: 3.0, 5.0
• Interno I/O
  • Conector de energía EPS (8-pin): 1
  • Conector de ventilador CPU: Si
  • Conector de potencia ATX (24 pines): Si
  • Conector de audio en panel frontal: Si
  • Jumper Clear CMOS: Si
  • Conector para ventilador: Si
  • Conector TPM: Si
  • Conectores USB 2.0: 2
  • Conectores USB 3.2: 1
  • Conectores USB C: 1
  • Número de conectores a ventilador de chasis: 3
  • Número de conectores SATA 3: 6
  • Conectores M.2: 3
  • Conectores Tiras RGB / LED: 5
  • Conectores Refrigeración Líquida: 2
  • Conector para Thunderbolt: 2

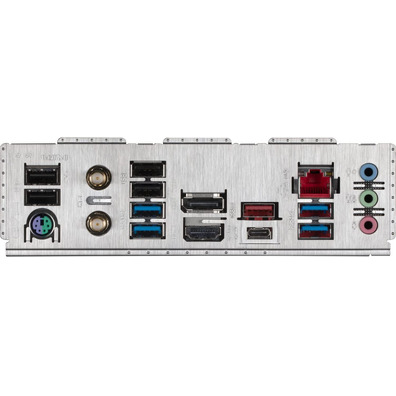

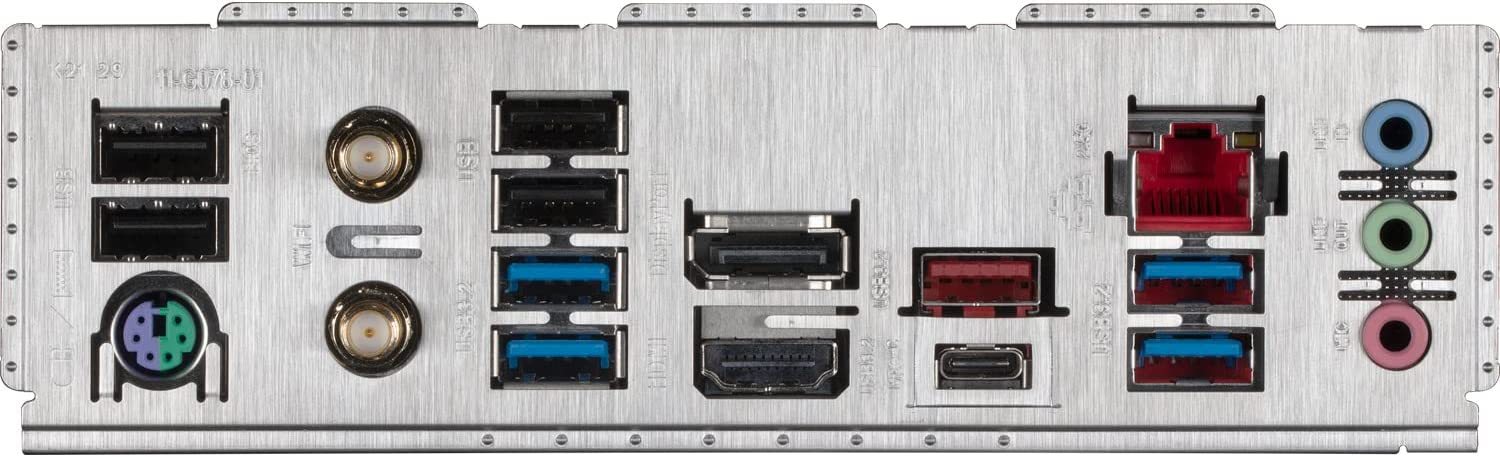

• Panel trasero Puertos de I/O (Input/Output)
  • Altavoz, auricular, jack de salida: 2
  • Cantidad de DisplayPorts: 1
  • Número de puertos HDMI: 1
  • Cantidad de puertos USB 2.0: 4
  • Cantidad de puertos USB 3.2: 5
  • Cantidad de puertos USB Type-C: 1
  • Ethernet (RJ-45): 1
  • Micrófono, jack de entrada: 1
  • Puerto de ratón - teclado PS/2: 1
• Reguladores del almacenaje
  • Niveles RAID: 1, 10, 5, 0
• Red
  • Bluetooth: Si
  • Características de red:  10/100/1000/2500 Mb/s
  • Conexión de redes: Si
  • Controlador LAN: Realtek GbE
  • Ethernet: Si
  • Wi-Fi estándares: IEEE 802.11a, IEEE 802.11ac, IEEE 802.11ax, IEEE 802.11b, IEEE 802.11g, IEEE 802.11n
  • Versión de Bluetooth: 5.2
  • Wi-Fi: Si
• BIOS
  • BIOS, tamaño de memoria: 256 MB
  • Tipos de BIOS: UEFI AMI
  • Versión ACPI: 5.0
• Peso y dimensiones
  • Ancho: 24.4 cm
  • Profundidad: 30.5 cm
